Instalações de Testes Internos disponíveis no NUARC da NASA

NUARC disponibiliza grande array WindShaper para pesquisa de ventos dinâmicos e rajadas, com API em Python e WindProbe para mapeamento de fluxo

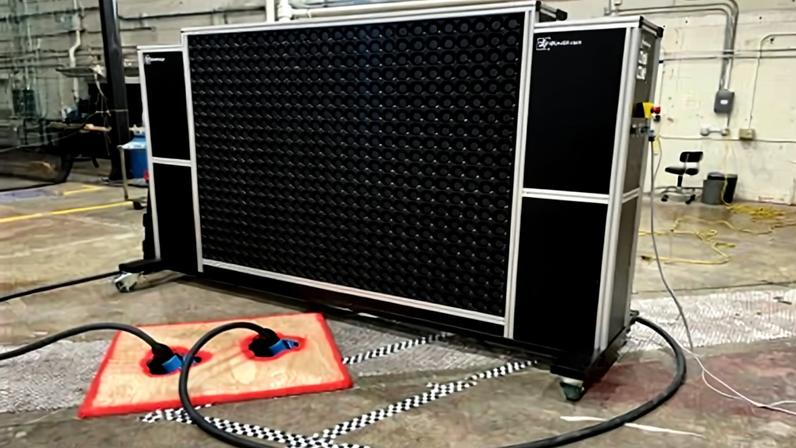

Windshaper fan array for dynamic low-speed and hovering flight research.

Grande array de ventiladores dinâmico WindShaper: 9’x7’ com 1134 ventoinhas, formando 567 “pixels de vento”.
Velocidades do vento de 0 a 16 m/s (0 a 36 mph/31 kn).
Aceleração de até 4 m/s² e desaceleração de 2,5 m/s².
Cada ventoinha é programável via script em Python; capaz de reproduzir ventos constantes, rajadas e gradientes de vento.
WindProbe acompanha o WindShaper para coleta de dados de vento, usando o sistema de captura de movimento OptiTrack para estimar posição e orientação da sonda de 5 orifíndes na ponta.

O Complexo de Pesquisa NUARC da NASA disponibiliza um grande conjunto de ventiladores WindShaper para pesquisas de voo dinâmico em baixa velocidade e voo estacionário. O sistema oferece gradientes de vento arbitrários e rajadas por meio de uma simples API em Python.

Um equipamento complementar, o WindProbe, está disponível para levantamentos rápidos de fluxos. O WindProbe utiliza o sistema de captura de movimento OptiTrack para extrair a posição e a orientação da sonda de cone de 5 furos na ponta da sonda.

Especificações-chave indicam um ventilador grande, com dimensão de 9 por 7 pés, composto por 1134 ventiladores organizados em 567 (wind pixels). As velocidades variam de 0 a 16 m/s, com aceleração de 4 m/s² e desaceleração de 2,5 m/s². Cada ventilador é programável via script em Python, permitindo replicar ventos estáveis, rajadas e gradientes de vento.

O material visual associado mostra o WindShaper e o WindProbe destinados à coleta de dados de vento de forma móvel e prática, integrando-se ao laboratorio do NUARC. A implantação facilita simulações de condições complexas de vento para testes de aerodinâmica e desempenho de veículos autônomos.
